Exel™ MS
Неэлектрические детонаторы
Серия неэлектрических детонаторов с миллисекундными интервалами замедления. Детонатор состоит из алюминиевой гильзы и по мощности соответствует детонатору №8. Ударно-волновая трубка Exel™ — высокопрочный износостойкий волновод, передающий сигнал инициирования. Применяется на открытых горных работах, в карьерах, на строительных объектах и в подземных выработках.
Описание

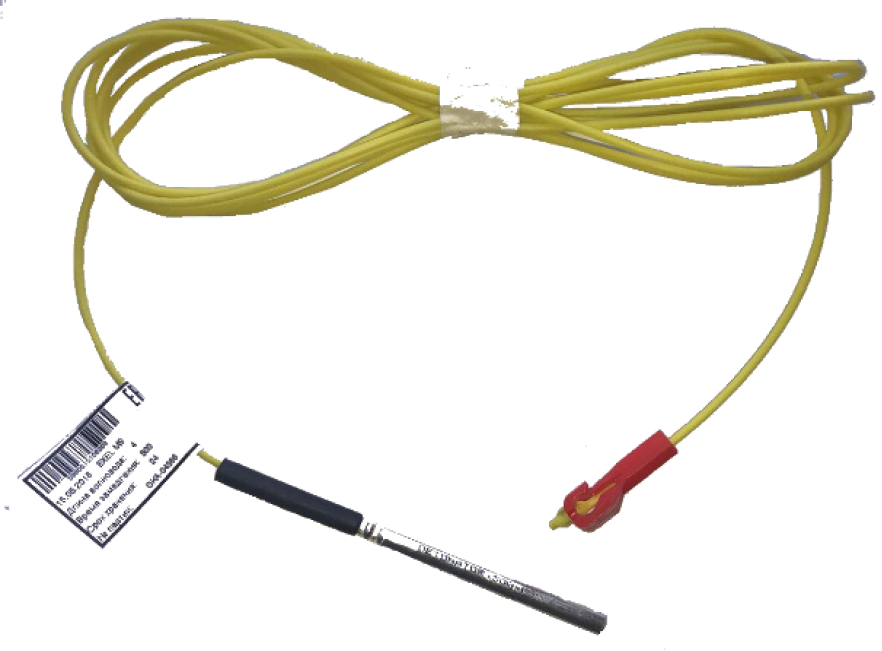

Exel™ MS («Эксел MS») — серия неэлектрических детонаторов с миллисекундными интервалами замедления. Детонатор состоит из алюминиевой гильзы и по мощности соответствует детонатору №8. Ударно-волновая трубка Exel™ представляет собой высокопрочный, износостойкий волновод, передающий сигнал инициирования на детонатор. Один конец волновода обжат в корпусе детонатора, а другой конец закрыт водонепроницаемым уплотнением.
Детонаторы Exel™ MS имеют замедления, подходящие для использования на открытых горных работах, в карьерах, на строительных объектах и в подземных выработках. Детонаторы Exel™ MS инициируют непосредственно капсюль-чувствительные шашки и патронированные капсюль-чувствительные ВВ.
Основные преимущества
- 20 уровней замедления с шагом 25 мс для точного контроля взрыва
- Алюминиевая гильза — коррозионная стойкость и высокая прочность
- Водонепроницаемое уплотнение на конце волновода
- Совместимость с системой инициирования Exel™ Connectadet™ SL
- Надёжная защита от статического электричества, блуждающих токов и радиочастот
- Широкий температурный диапазон применения: от −45°C до +70°C
Свойства
Высокопрочный, износостойкий жёлтый волновод Exel™
Мощность соответствует детонатору №8
20 уровней замедления с шагом 25 мс
Алюминиевая гильза — высокая прочность и коррозионная стойкость
Предел прочности при гидростатическом давлении: 3 бар в течение 7 дней
Технические характеристики
| Параметр | Exel™ MS |
|---|---|
| Волновод | Жёлтый Exel™ |
| Внешний диаметр (мм) | 3.0 |
| Номинальный предел прочности на разрыв | 300 N at +20°C |
| Скорость ударной волны (м/с) | 2000 ±100 |
| Детонатор | |
| Инициирующая способность | Соответствует детонатору №8 |
| Материал гильзы | Al |
| Предел прочности при гидростатическом давлении | 3 бара в течение 7 дней |
Диапазон замедлений
Детонаторы Exel™ MS доступны в 20 вариантах замедления с шагом 25 мс, что обеспечивает гибкое и точное проектирование взрывной сети.
| Замедление № | Номинальное время замедления (мс) |
|---|---|
| 1 | 25 |
| 2 | 50 |
| 3 | 75 |
| 4 | 100 |
| 5 | 125 |
| 6 | 150 |
| 7 | 175 |
| 8 | 200 |
| 9 | 225 |
| 10 | 250 |
| 11 | 275 |
| 12 | 300 |
| 13 | 325 |
| 14 | 350 |
| 15 | 375 |
| 16 | 400 |
| 17 | 425 |
| 18 | 450 |
| 19 | 475 |
| 20 | 500 |
Рекомендации по применению и инициированию
Детонаторы Exel™ MS должны быть надёжно закреплены в соединительном блоке поверхностного детонатора. Не опускать в скважину детонатор, если он не вставлен полностью в боевик.
Детонаторы Exel™ MS, опущенные в скважину, имеют обратный порядок инициирования, т.е. основание детонатора направлено к устью скважины. Не применять чрезмерное усилие к волноводам, соединённым с внутрискважинными и промежуточными детонаторами. Если промежуточный детонатор застрял при попытке его поднять или переместить, его необходимо заменить.
Надёжное инициирование детонаторов Exel™ MS обеспечивается при помощи:
- Поверхностной системы инициирования «Орики», например Exel™ Connectadet™ SL;
- Детонирующего шнура с навеской приблизительно 5 г/м.
Детонаторы Exel™ MS инициируют непосредственно капсюль-чувствительные шашки и патронированные капсюль-чувствительные ВВ. Не применять для инициирования детонирующего шнура без соблюдения указанной навески. Это может привести к отказам.
Обучение
Представленные технические данные носят информационный характер. Система Exel™, включая детонаторы Exel™ MS, может использоваться только специально обученным персоналом.
Упаковка
Детонаторы Exel™ MS упакованы в пластиковые пакеты и картонные коробки. Все детонаторы в одной упаковке имеют одинаковую длину волновода и одинаковое замедление. Стандартный цвет трубки — жёлтый.
| Длина трубки (м) | Кол-во / пакет (1.1B) | Кол-во / коробка (1.1B) |
|---|---|---|
| 5.4 | 15 | 150 |
| 6 | 15 | 150 |
| 7.2 | 14 | 140 |
| 9 | 10 | 100 |
| 10.2 | 8 | 80 |
| 12 | 8 | 80 |
| 15 | 6 | 60 |
| 21 | 4 | 40 |
| 27 | 3 | 30 |
| 30 | 3 | 30 |
Классификация продукта
Условия хранения и эксплуатации
Хранить детонаторы Exel™ MS в прохладном, сухом помещении на складе ВМ.
Применять детонаторы Exel™ MS при температуре от −45°C до +70°C.
Срок хранения детонаторов Exel™ MS составляет 2 года.
Утилизация
Утилизация ВМ представляет опасность. Способы безопасной утилизации зависят от условий заказчика. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод
Не допускать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва. Это может привести к преждевременному инициированию.
Не использовать Exel™ MS в сборе в качестве шнура для опускания. Соблюдать натяжение волновода до окончания заряжания. Не допускать повреждения ударно-волновой трубки во время заряжания и забойки.
Детонаторы
Детонаторы Exel™ MS надёжно защищены от непреднамеренного инициирования в результате воздействия статического электричества, блуждающих токов, радиочастот.
Внутри детонатора Exel™ MS содержатся чувствительные взрывчатые вещества, которые могут инициироваться от воздействия сильного удара, трения или тепла.
Как и со всеми взрывчатыми веществами, необходимо проявлять осторожность при хранении и обращении с этими детонаторами.
