Exel™ Connectadet™ SL
Неэлектрические детонаторы
Неэлектрическое магистральное соединительное устройство в сборе короткозамедленного действия, обеспечивающее поверхностное замедление при монтаже взрывной сети с применением неэлектрического инициирования.
Описание

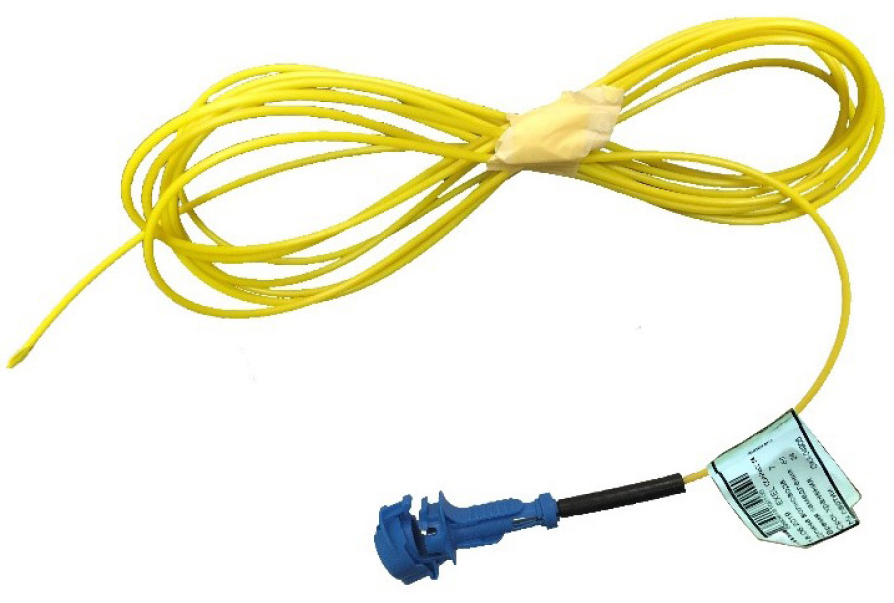

Exel™ Connectadet™ SL (Эксел Коннектадет СЛ) — неэлектрическое магистральное соединительное устройство в сборе короткозамедленного действия, обеспечивающее поверхностное замедление при монтаже взрывной сети с применением неэлектрического инициирования. Применение Exel™ Connectadet™ SL совместно с внутрискважинными детонаторами в сборе Exel™ MS обеспечивает гибкость при проектировании взрыва и простоту использования.
Устройство применяется в карьерах, на угольных разрезах, на открытых и подземных горных предприятиях, а также на строительных объектах для обеспечения точного замедления на поверхности.
Основные преимущества
- Эффективный и гибкий контроль взрыва.
- Простота монтажа сети даже в перчатках.
- Возможность вносить изменения в проект взрыва непосредственно перед взрывом.
- Быстрая и простая проверка монтажа сети.
- Не спутывается — нет отходов.
Свойства
Прочность, износостойкий волновод.
Новая конструкция с более низким выходом энергии.
Точность замедления, 7 интервалов замедления.
Быстрое и простое соединение; хорошо видимая, эргономичная конструкция блока рассчитана на 7 волноводов.
Простые в обращении бухты в виде 8-ки.
Технические характеристики
| Параметр | Exel™ Connectadet™ SL |
|---|---|
| Волновод | Желтый |
| Внешний диаметр (мм) | 3.0 |
| Номин. прочность на разрыв | 300 N at +20°C |
| Скорость ударной волны (м/с) | 2000 ±100 |
| Поверхностный детонатор с замедлением | Малый разлет осколков |
Время замедления
Устройства Exel™ Connectadet™ SL доступны в 7 вариантах замедления, кодируемых цветом соединительного блока для быстрой идентификации на объекте.
| Миллисекунды | Цвет соединительного блока |
|---|---|
| 9 | Зеленый |
| 17 | Желтый |
| 25 | Красный |
| 33 | Черный |
| 42 | Белый |
| 65 | Синий |
| 100 | Оранжевый |
Рекомендации по применению и инициированию
Устройства Exel™ Connectadet™ SL в сборе — однонаправленного действия.
Надежное инициирование обеспечивают:
- Exel™ Connectadet™ SL;
- Допущенные взрывные машинки для инициирования волноводов, например, Exel™ Start DS2;
- Неэлектрические (например, Exel™ MS) или электронные детонаторы (например, i-kop™).
Устройство в сборе Exel™ Connectadet™ SL специально разработано только для инициирования ударно-волновой трубки. Не применять для инициирования детонирующего шнура или других продуктов. Это может привести к отказам.
Чтобы избежать отказов из-за разлета осколков, прикрывать устройство забойочным материалом.
Обучение
Представленные технические данные носят информационный характер. Система Exel™, включая Exel™ Connectadet™ SL, может использоваться только специально обученным персоналом.
Упаковка
Устройства Exel™ Connectadet™ SL в бухтах в виде 8-ки упаковываются в пластиковые пакеты, а затем в картонные коробки.
| Длина (м) | Кол-во / пакет (1.1B) | Кол-во / коробка (1.1B) |
|---|---|---|
| 3 | 15 | 150 |
| 5 | 15 | 150 |
| 6 | 10 | 100 |
| 9 | 8 | 80 |
| 100 | 1 | 10 |
| 200 | 1 | 5 |
| 300 | 1 | 5 |
| 400 | 1 | 5 |
Классификация продукта
Условия хранения и эксплуатации
Хранить Exel™ Connectadet™ SL на лицензированном сухом складе ВМ. Высота штабеля коробок не должна превышать 2 м.
Применять Exel™ Connectadet™ SL при температуре от −45°C до +50°C.
Срок хранения Exel™ Connectadet™ SL составляет 2 года.
Утилизация
Утилизация ВМ представляет опасность. Способы безопасной утилизации зависят от условий пользователя. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод
Избегать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва. Это может привести к преждевременному инициированию.
Детонаторы
Детонаторы Exel™ Connectadet™ SL обладают высоким уровнем защиты от инициирования в результате воздействия статического электричества, блуждающих токов и радиочастот.
Внутри детонатора Exel™ Connectadet™ SL содержатся чувствительные взрывчатые вещества, которые могут инициироваться от воздействия сильного удара, трения или тепла.
Как и со всеми взрывчатыми веществами, необходимо проявлять осторожность при хранении и обращении с этими детонаторами.
