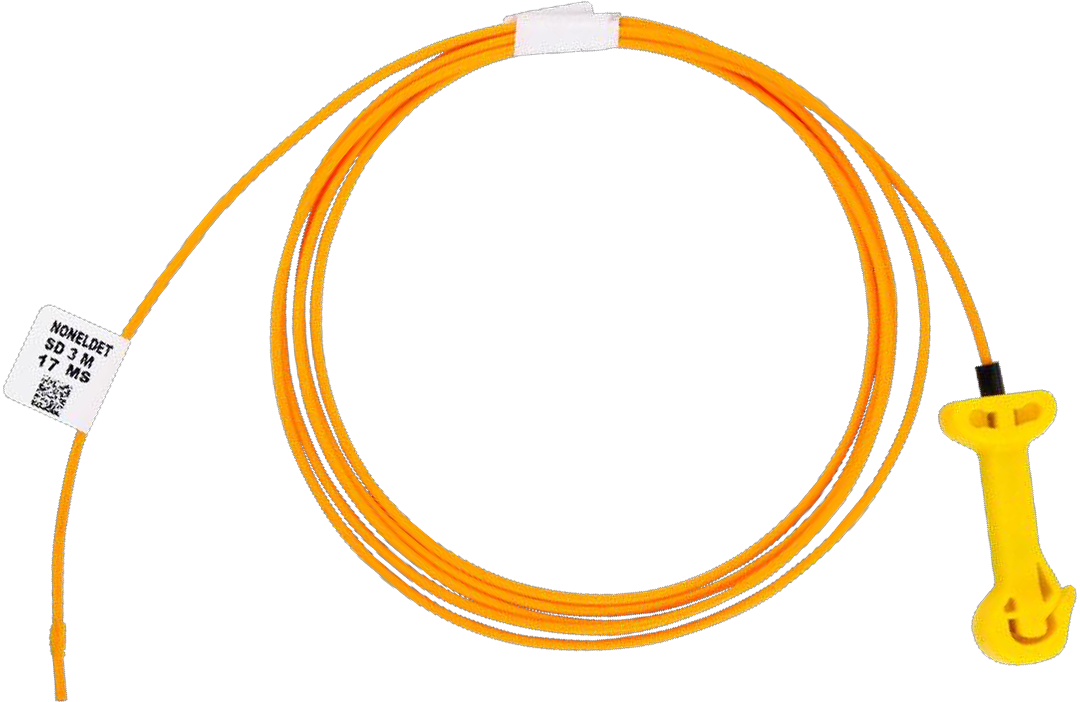

NDET SD
Неэлектрический детонатор
Устройства инициирующие неэлектрические с замедлением поверхностные NDET SD предназначены для задержки передачи инициирующего импульса при открытых взрывных работах.
Описание
Устройства инициирующие неэлектрические с замедлением поверхностные NDET SD предназначены для задержки передачи инициирующего импульса при открытых взрывных работах.
NDET SD имеют 6 периодов времени задержки от 9 мс до 100 мс, что обеспечивает гибкость при проектировании взрывных работ. Точность элемента задержки минимизирует отклонение между фактическим временем детонации и номинальной задержкой. Трехслойная ударная трубка устойчива к растяжению, разрыву и трению. Гильзы водонепроницаемым образом обжимаются на ударную трубку, а другой конец ударной трубки герметизируется ультразвуковой сваркой. Эти процессы обеспечивают высокую устойчивость систем к влажным условиям горных предприятий.
Эргономичные соединители обеспечивают безопасное, простое и быстрое соединение с волноводом скважинных детонаторов и повышают эффективность работы.
Основные преимущества
- 6 периодов поверхностного замедления от 9 до 100 мс
- Высокая точность элемента задержки — минимизация отклонений
- Трехслойная ударная трубка устойчива к растяжению, разрыву и трению
- Водонепроницаемая герметизация гильзы и ультразвуковая сварка трубки
- Эргономичные соединители — безопасное и быстрое соединение
- Применимо для открытых горных и строительных работ
Свойства
Высокая устойчивость к влажным условиям горных предприятий
Трехслойная ударно-волновая трубка
6 периодов замедления от 9 до 100 мс
Быстрое и безопасное эргономичное соединение
Алюминиевая гильза, навеска 0,24 г: азид свинца, стифнат свинца, алюминий
Технические характеристики
| Параметр | NDET SD |
|---|---|
| Материал гильзы | Алюминий |
| Навеска | 0,24 г — азид свинца, стифнат свинца, алюминий |
| Инициирующая способность | № 8 |
| Ударно-волновая трубка | 3 слоя |
| Внешний диаметр волновода | 3 мм |
| Скорость ударной волны | 2000 м/с (±100) |
| Срок хранения | 1 год |
| Водонепроницаемость | 48 часов при 0,3 МПа |
| Температурный режим | от −20°C до +50°C |
Время замедления
Устройства NDET SD имеют 6 периодов времени задержки от 9 мс до 100 мс. Кодирование цветом соединителя обеспечивает быструю идентификацию на объекте.
| № периода | Замедление (мс) | Цвет соединителя |
|---|---|---|
| 1 | 9 | Зелёный |
| 2 | 17 | Розовый |
| 3 | 25 | Красный |
| 4 | 42 | Белый |
| 5 | 65 | Синий |
| 6 | 100 | Оранжевый |
* Периоды 1 и 6 поставляются под специальный заказ. Размеры короба: 530×340×250 мм (применимо для NDET SD / LP / MS / EZDET).
Рекомендации к применению
NDET SD используется в качестве поверхностного детонатора во всех типах поверхностных взрывных работ, включая металлические карьеры, щебеночные карьеры, угольные разрезы, дорожное строительство и другие строительные работы, и т.п.
Области применения:
- Металлические карьеры;
- Щебеночные карьеры;
- Угольные разрезы;
- Дорожное строительство;
- Другие строительные работы.
К работе с устройствами NDET SD допускается только уполномоченный персонал. Не допускается использование устройств NDET вместе с продукцией других фирм-производителей — производитель не гарантирует результат в этом случае.
Обучение
Представленные технические данные носят информационный характер. Система NDET SD может использоваться только специально обученным персоналом, прошедшим инструктаж по технике безопасности при обращении с взрывчатыми материалами.
Классификация продукта
Условия хранения и эксплуатации
Хранить в прохладном, сухом, хорошо проветриваемом месте. Хранить в соответствии с актуальными правилами, нормами или инструкциями. Рекомендуемая температура хранения: от −20°C до +50°C и относительная влажность не более 50%.
Применять NDET SD при температуре от −20°C до +50°C. Водонепроницаемость: 48 часов при 0,3 МПа.
Срок хранения NDET SD составляет 1 год с даты изготовления.
Транспортировка
К работе с устройствами допускается только уполномоченный персонал. Взрывчатые вещества должны находиться под наблюдением в недоступном для посторонних лиц месте. Оберегать от нагревания, ударов и/или трения. Устройства должны транспортироваться в соответствии с актуальными правилами, нормами или инструкциями. Вблизи устройств не курить, не пользоваться огнем, не проводить сварочных работ. Запрещается перевозить с легковоспламеняющимися веществами и несовместимыми взрывчатыми веществами.
Утилизация
Утилизация ВМ представляет опасность. Способы безопасной утилизации зависят от условий пользователя. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод
Избегать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва. Это может привести к преждевременному инициированию.
Оберегать от нагревания, ударов и/или трения. Не допускается хранение вместе с несовместимыми взрывчатыми веществами, легковоспламеняющимися веществами и источниками воспламенения.
Детонаторы и хранение
Устройства NDET SD классифицируются как опасный груз и могут причинить вред человеку или окружающей среде, если их хранить, обращаться или использовать с нарушениями.
Беречь от механического воздействия. Необходимо обеспечить надлежащую конструкцию заземления, чтобы избежать воздействия статического электричества.
Производитель не гарантирует результат, если устройства NDET будут использоваться вместе с продукцией других фирм-производителей.
