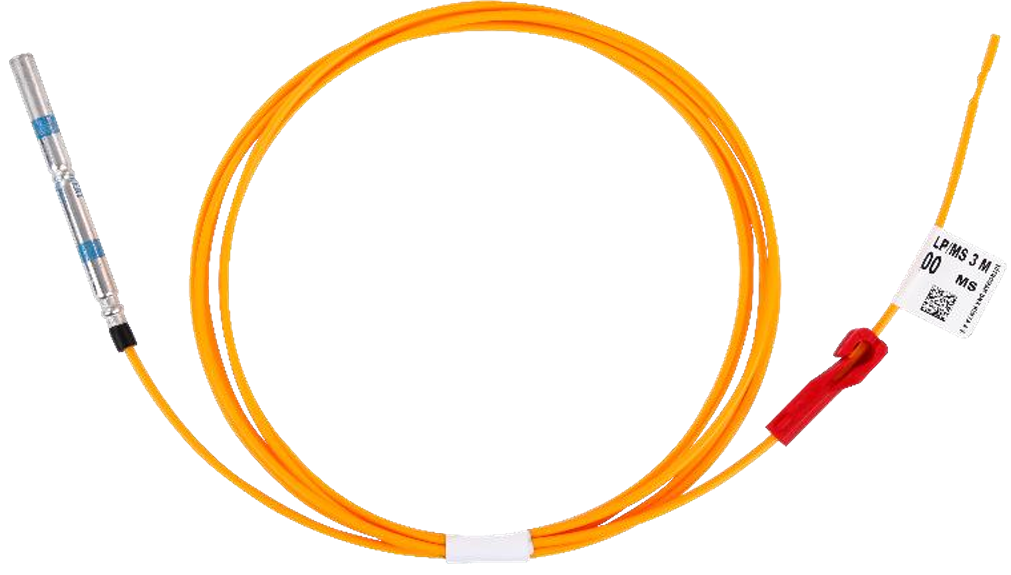

N-DET LP
Детонатор неэлектрический
Устройства инициирующие неэлектрические с замедлением шпуровые N-DET LP предназначены для обеспечения внутрискважинной задержки при подземных взрывных работах. Широкий диапазон из 26 периодов замедления обеспечивает максимальную гибкость при проектировании взрывных работ.
Описание
Устройства инициирующие неэлектрические с замедлением шпуровые N-DET LP предназначены для обеспечения внутрискважинной задержки при подземных взрывных работах. N-DET LP имеют 26 периодов времени задержки от 100 мс до 4900 мс, что обеспечивает широкий диапазон и гибкость при проектировании взрывных работ.
Точность элемента задержки минимизирует отклонение между фактическим временем детонации и номинальной задержкой. Трехслойная ударная трубка устойчива к растяжению, разрыву и трению. Гильзы водонепроницаемым образом обжимаются на ударную трубку, а другой конец ударной трубки герметизируется ультразвуковой сваркой. Эти процессы обеспечивают высокую устойчивость систем к влажным условиям подземных работ.
Эргономичные зажимы обеспечивают безопасное, простое и быстрое соединение с детонирующим шнуром и повышают эффективность работы.
Основные преимущества
- 26 периодов задержки — максимальная гибкость проектирования
- Широкий диапазон задержки от 100 мс до 8000 мс
- Высокая точность элемента задержки — минимизация отклонений
- Трехслойная ударная трубка устойчива к растяжению, разрыву и трению
- Водонепроницаемая герметизация гильзы и ультразвуковая сварка трубки
- Эргономичные зажимы — безопасное и быстрое соединение с детонирующим шнуром
Свойства
Высокая устойчивость к влажным условиям подземных работ
Трехслойная ударно-волновая трубка
26 периодов задержки от 100 мс до 8000 мс
Быстрое и безопасное эргономичное соединение
Алюминиевая гильза, навеска: азид свинца, PETN
Технические характеристики
| Параметр | N-DET LP |
|---|---|
| Материал гильзы | Алюминий |
| Навеска | 0,885 г — азид свинца, пентаэритриттетранитрат (PETN) |
| Инициирующая способность | № 8 |
| Ударно-волновая трубка | 3 слоя |
| Внешний диаметр волновода | 3 мм |
| Скорость ударной волны | 2000 м/с (±100) |
| Срок хранения | 1 год |
| Водонепроницаемость | 48 часов при 0,3 МПа |
| Температурный режим | от −50°C до +50°C |
Время замедления
Устройства N-DET LP имеют 26 периодов времени задержки от 100 мс до 8000 мс, что обеспечивает максимальный диапазон и гибкость при проектировании взрывных работ на подземных рудниках и в туннелях.
| № периода | Замедление (мс) | Примечание |
|---|---|---|
| 1 | 100 | — |
| 2 | 200 | — |
| 3 | 300 | — |
| 4 | 400 | — |
| 5 | 500 | — |
| 6 | 600 | — |
| 7 | 700 | — |
| 8 | 800 | — |
| 9 | 900 | — |
| 10 | 1000 | — |
| 11 | 1200 | — |
| 12 | 1400 | — |
| 13 | 1700 | — |
| 14 | 2000 | — |
| 15 | 2300 | — |
| 16 | 2700 | — |
| 17 | 3100 | — |
| 18 | 3500 | — |
| 19 | 3900 | — |
| 20 | 4400 | — |
| 21 | 4900 | — |
| 22 | 5400 | Спецзаказ |
| 23 | 5900 | Спецзаказ |
| 24 | 6500 | Спецзаказ |
| 25 | 7200 | Спецзаказ |
| 26 | 8000 | Спецзаказ |
* Размеры короба: 530 × 340 × 250 мм. Семейство: N-DET SD / LP / MS / EZDET.
Рекомендации к применению
N-DET LP используется во всех типах подземных взрывных работ на рудниках и в туннелях.
Области применения:
- Подземные рудники — шпуровые и скважинные заряды;
- Туннели и подземные горные выработки;
- Шахты по добыче руд и нерудных ископаемых;
- Подземные строительные объекты;
- Гидротехническое и дорожное подземное строительство.
К работе с устройствами N-DET LP допускается только уполномоченный персонал. Не допускается использование устройств N-DET вместе с продукцией других фирм-производителей — производитель не гарантирует результат в этом случае.
Обучение
Представленные технические данные носят информационный характер. Система N-DET LP может использоваться только специально обученным персоналом, прошедшим инструктаж по технике безопасности при обращении с взрывчатыми материалами.
Классификация продукта
Условия хранения и эксплуатации
Хранить в прохладном, сухом, хорошо проветриваемом месте. Хранить в соответствии с актуальными правилами, нормами или инструкциями. Рекомендуемая температура хранения: от −50°C до +50°C и относительная влажность не более 50%.
Применять N-DET LP при температуре от −50°C до +50°C. Водонепроницаемость: 48 часов при 0,3 МПа. Не допускается хранение вместе с несовместимыми взрывчатыми веществами, легковоспламеняющимися веществами и источниками воспламенения.
Срок хранения N-DET LP составляет 1 год с даты изготовления. Беречь от механического воздействия. Необходимо обеспечить надлежащую конструкцию заземления, чтобы избежать воздействия статического электричества.
Транспортировка
Устройства должны транспортироваться в соответствии с актуальными правилами, нормами или инструкциями. Взрывчатые вещества должны находиться под наблюдением в недоступном для посторонних лиц месте. Оберегать от нагревания, ударов и/или трения. Вблизи устройств не курить, не пользоваться огнём, не проводить сварочных работ. Запрещается перевозить с легковоспламеняющимися веществами и несовместимыми взрывчатыми веществами.
Утилизация
Утилизация ВМ представляет опасность. Способы безопасной утилизации зависят от условий пользователя. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод
К работе с устройствами допускается только уполномоченный персонал. Взрывчатые вещества должны находиться под наблюдением в недоступном для посторонних лиц месте.
Оберегать от нагревания, ударов и/или трения. Устройства должны транспортироваться в соответствии с актуальными правилами, нормами или инструкциями. Вблизи устройств не курить, не пользоваться огнём, не проводить сварочных работ.
Запрещается перевозить с легковоспламеняющимися веществами и несовместимыми взрывчатыми веществами.
Детонаторы и хранение
Устройства N-DET LP классифицируются как опасный груз и могут причинить вред человеку или окружающей среде, если их хранить, обращаться или использовать с нарушениями.
Производитель не гарантирует результат, если устройства N-DET будут использоваться вместе с продукцией других фирм-производителей.
Избегать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва — это может привести к преждевременному инициированию.
