Exel™ Handidet™ SL
Неэлектрические детонаторы в сборе
Готовый комплект, состоящий из внутрискважинного детонатора, трубки-волновода и поверхностного соединительного блока с установленным детонатором замедления. Простая и быстрая альтернатива традиционному способу монтажа для неэлектрического последовательного взрывания на открытых горных работах, в карьерах, траншеях и на строительных объектах.
Описание

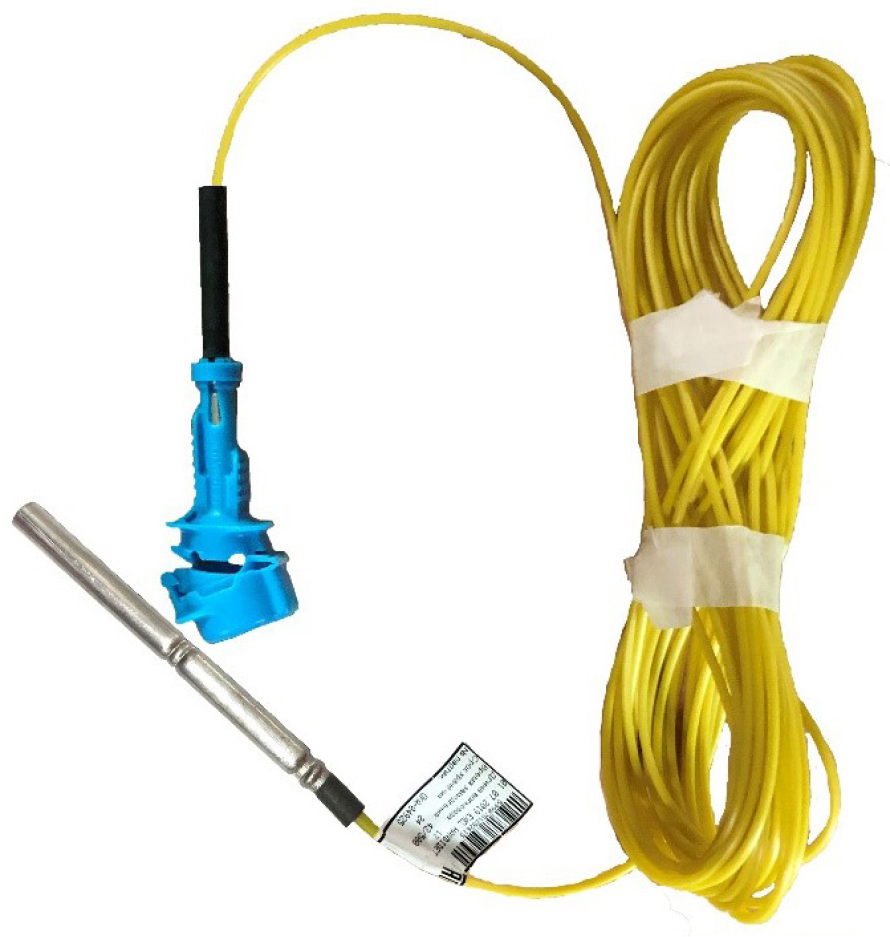

Exel™ Handidet™ SL (Эксел Хэндидет СЛ) — готовый комплект, состоит из внутрискважинного детонатора с одной стороны, трубки-волновода и поверхностного соединительного блока, в котором установлен детонатор с замедлением, с другой стороны. Это простая и быстрая альтернатива традиционному способу монтажа одиночного внутрискважинного детонатора и отдельных поверхностных соединительных блоков для неэлектрического последовательного взрывания на открытых горных работах, в карьерах, траншеях для трубопроводов и на других строительных объектах.
Устройства Exel™ Handidet™ SL быстро устанавливаются, легко проверяются, имеют точное замедление на поверхности и в скважинах, обеспечивая в итоге индивидуальное время инициирования каждой скважины.
Преимущества в применении
- Отсутствие опасности воздействия электричества на месте ведения взрывных работ
- Уменьшается количество компонентов системы инициирования на блоке — поверхностные и внутрискважинные детонаторы в одном устройстве
- Снижаются складские запасы
- Простота в определении последовательности инициирования скважин
- Простота монтажа сети, повышение производительности
- Облегчение проверки правильности монтажа сети
- Возможность использовать в любых погодных условиях
Свойства
Готовый комплект — внутрискважинный и поверхностный детонаторы в одном устройстве
Желтый 3-х слойный износостойкий волновод
Точное поверхностное замедление, 5 интервалов замедления
Эргономичный соединительный блок на 6 волноводов
Прочные алюминиевые гильзы детонаторов
Технические характеристики
| Параметр | Exel™ Handidet™ SL |
|---|---|
| Волновод (3-х слойный) | Желтый Exel™ |
| Внешний диаметр (мм) | 3.0 |
| Номин. прочность на разрыв | 300 N at +20°C |
| Скорость ударной волны (м/с) | 2000 ±100 |
| Сила инициирования на выходе | Соотв. детонатору № 8 |
| Материал гильзы детонатора | Al |
| Соединительный блок | 6 волноводов |
Номинальное замедление
| Тип замедления | Значение |
|---|---|
| Поверхностное замедление (мс) | 17 (желтый), 25 (красный), 33 (черный), 42 (белый), 65 (голубой) |
| Внутрискважинное замедление (мс) | 500 |
Время замедления
Устройства Exel™ Handidet™ SL доступны с 5 вариантами поверхностного замедления, кодируемых цветом соединительного блока для быстрой идентификации на объекте. Внутрискважинное замедление составляет фиксированное значение 500 мс.
Внутрискважинное замедление
| Миллисекунды | Цвет соединительного блока | Тип |
|---|---|---|
| 17 | Желтый | Поверхностное |
| 25 | Красный | Поверхностное |
| 33 | Черный | Поверхностное |
| 42 | Белый | Поверхностное |
| 65 | Голубой | Поверхностное |
| 500 | Золотой (гильза) | Внутрискважинное |
Рекомендации по применению
Exel™ Handidet™ SL вмещает и инициирует до 7 волноводов Exel™ в обоих направлениях. Блок должен быть покрыт песком, забит или закрыт подушкой во избежание разлета шрапнели и повреждения средств инициирования, расположенных рядом.
Пример применения
Блок Exel™ Handidet™ SL с задержкой взрыва и объёмным детонатором имеет и может инициировать до 7 волноводов, направленных в оба направления.
Установка боевика и все последующие операции выполняются таким образом, чтобы не повредить поверхностную трубку и детонатор.
Во избежание отказов при проведении взрывных работ по причине разлета шрапнели соединительный блок/коннектор необходимо присыпать забоечным материалом.
Не допускать спутывания и сильного растяжения волноводов между скважинами.
Exel™ Handidet™ SL обычно используется для обратного инициирования, т.е. основание внутрискважинного детонатора направлено к устью скважины. Детонатор необходимо надежно закрепить в боевике, который полностью закроет гильзу и защитит детонатор при заряжании.
Трубка-волновод Exel™ довольно прочная, однако при ее перереждении всегда может проникнуть внутрь и привести к отказу. Не прилагать чрезмерное усилие к трубке. Если патрон-боевик с установленным в него детонатором застрял при попытке поднять или переместить, его необходимо раздробить.
Exel™ Handidet™ SL надежно инициируется при помощи:
- Exel™ или Connectadet™;
- Электрических, неэлектрических (например, Exel™ MS) или электронных детонаторов (например, i-kon™).
Трубка-волновод Exel™ довольно прочная, однако при ее перереждении всегда может проникнуть внутрь и привести к отказу. Не прилагать чрезмерное усилие к трубке. Это может привести к отказам.
Обучение
Указанные технические данные носят чисто информационный характер. Только специально обученный персонал может применять систему Exel™, включая Exel™ Handidet™ SL.
Упаковка
Комплект Exel™ Handidet™ SL упаковывается в пластиковые пакеты и далее в картонные коробки. Все устройства в коробке имеют одинаковую длину и замедление.
| Длина трубки (м) | Кол-во / пакет (1.1B) | Кол-во / коробка (1.1B) |
|---|---|---|
| 4,2 | 15 | 150 |
| 6,0 | 10 | 100 |
| 9,0 | 8 | 80 |
| 10,0 | 8 | 80 |
| 12,0 | 5 | 50 |
| 15,0 | 5 | 50 |
| 18,0 | 5 | 50 |
| 21,0 | 4 | 40 |
| 24,0 | 4 | 40 |
| 27,0 | 3 | 30 |
| 30,0 | 3 | 30 |
| 36,0 | 3 | 30 |
По запросу имеются другие комбинации поверхностного/внутрискважинного замедления или длины трубки. За более подробной информацией обращаться к региональному представителю «Орики».
Классификация продукта
Условия хранения и эксплуатации
Хранить устройства Exel™ Handidet™ SL в сухом лицензированном складе ВМ. Штабель коробок не должен превышать по высоте 2 м.
Применять Exel™ Handidet™ SL при температуре от −45°C до +50°C.
Срок хранения Exel™ Handidet™ SL составляет 2 года.
Утилизация
Утилизация взрывчатых материалов представляет опасность. Способы безопасной утилизации ВМ могут различаться в зависимости от условий заказчика. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод
Избегать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва. Это может привести к преждевременному инициированию.
Не использовать устройства Exel™ Handidet™ SL в качестве шнура для опускания. Соблюдать натяжение волновода до окончания заряжания. Избегайте повреждения ударно-волновой трубки во время заряжания и забойки.
Детонаторы
Детонаторы Exel™ Handidet™ SL надежно защищены от инициирования в результате воздействия статического электричества, блуждающих токов, радиочастот. Поверхностный детонатор установлен в соединительный блок на заводе — не предпринимать попыток разобрать его.
Exel™ Handidet™ SL содержат чувствительные взрывчатые вещества, которые могут инициировать от воздействия сильного удара, трения или тепла. Как и со всеми взрывчатыми веществами, необходимо проявлять осторожность при хранении и транспортировке этих детонаторов.
