Exel™ Handidet™
Неэлектрические детонаторы в сборе
Готовый комплект: внутрискважинный детонатор + трубка-волновод + поверхностный соединительный блок с замедлением. Простая и быстрая альтернатива традиционному монтажу для неэлектрического последовательного взрывания на открытых горных работах, в карьерах, траншеях и на строительных объектах.
Описание

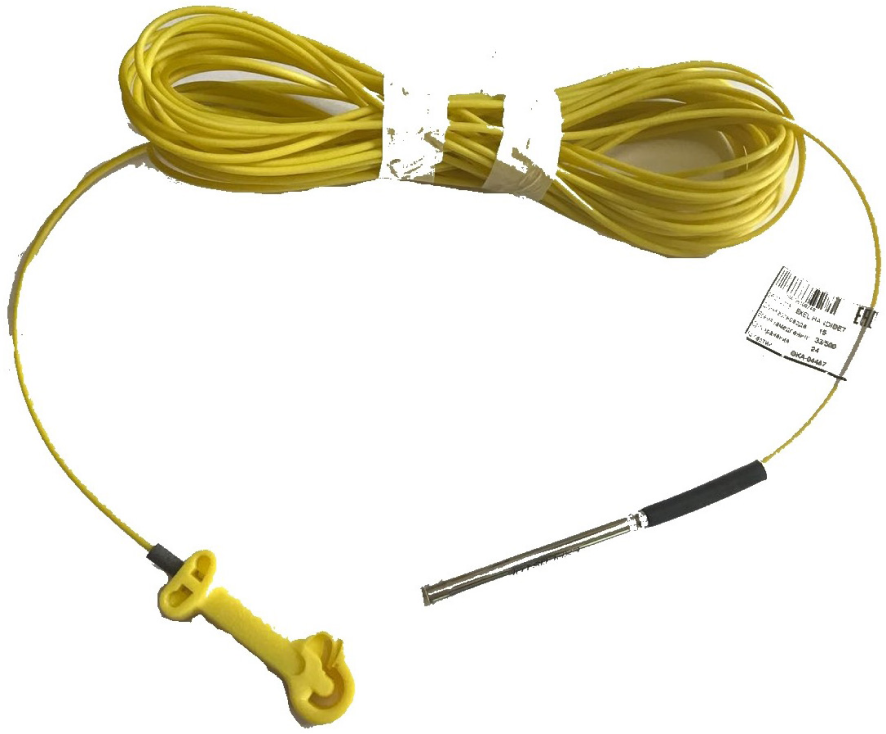

Exel™ Handidet™ (Эксел Хэндидет) — готовый комплект, состоит из внутрискважинного детонатора с одной стороны, трубки-волновода и поверхностного соединительного блока, в котором установлен детонатор с замедлением, с другой стороны. Это простая и быстрая альтернатива традиционному способу монтажа одиночного внутрискважинного детонатора и отдельных поверхностных соединительных блоков для неэлектрического последовательного взрывания на открытых горных работах, в карьерах, траншеях для трубопроводов и на других строительных объектах.
Устройства Exel™ Handidet™ быстро устанавливаются, легко проверяются, имеют точное замедление на поверхности и в скважинах, обеспечивая в итоге индивидуальное время инициирования каждой скважины.
Преимущества в применении
- Отсутствие опасности воздействия электричества на месте ведения взрывных работ
- Уменьшается количество компонентов системы инициирования на участке взрывных работ
- Снижаются складские запасы
- Простота в определении последовательности инициирования скважин
- Простота монтажа сети, повышение производительности
- Облегчение проверки правильности монтажа сети
- Возможность использования в любых погодных условиях
Свойства
Прочная, износостойкая 3-слойная трубка-волновод желтого цвета
Готовый комплект: поверхностный и внутрискважинный детонаторы в одном устройстве
Точность замедления: 5 интервалов поверхностного + 500 мс внутрискважинного
Цветовая кодировка соединительного блока для быстрой идентификации на объекте
Простые в обращении бухты в виде 8-ки, удобное хранение и транспортировка
Технические характеристики
| Параметр | Exel™ Handidet™ |
|---|---|
| Волновод | |
| Волновод (3-х слойный) | желтый Exel™ |
| Внешний диаметр (мм) | 3.0 |
| Номин. прочность на разрыв | 300 N at +20°C |
| Скорость ударной волны (м/с) | 2000 ±100 |
| Детонатор | |
| Сила инициирования на выходе | Соотв. дето натору № 8 |
| Поверхностный детонатор с азидом свинца (мг) | 250 |
| Материал гильзы детонатора | Al |
| Соединительный блок | 6 волноводов |
| Номинальное замедление | |
| Поверхностное замедление (мс) | 17 (желтый), 25 (красный), 33 (чёрный), 42 (белый), 65 (голубой) |
| Внутрискважинное замедление (мс) | 500 |
Время замедления
Устройства Exel™ Handidet™ имеют два типа замедления: поверхностное (цветовая кодировка соединительного блока) и внутрискважинное (фиксированное для всего ряда). Комбинация обоих определяет итоговое время инициирования каждой скважины.
Поверхностное замедление
| Тип замедления | Время | Идентификация |
|---|---|---|
| Поверхностное | 17 мс | Жёлтый |
| 25 мс | Красный | |
| 33 мс | Чёрный | |
| 42 мс | Белый | |
| 65 мс | Голубой | |
| Внутрискважинное | 500 мс | — |
Рекомендации по применению и инициированию
Пример использования
При поверхностном замедлении 0 / 25 / 25 / 25 мс и фиксированном внутрискважинном 500 мс итоговое время инициирования каждой скважины составит:
Exel™ Handidet™ вмещает и инициирует до 6 волноводов Exel™ в обоих направлениях.
Установка боевика и все последующие операции выполняются таким образом, чтобы не повредить поверхностную трубку и детонатор.
Не допускать спутывание и сильного растяжения волноводов между скважинами.
Exel™ Handidet™ обычно используется для обратного инициирования, т. е. основание внутрискважинного детонатора направлено к устью скважины. Детонатор необходимо надежно закрепить в боевике, который полностью закроет гильзу и защитит детонатор при заряжании.
Трубка-волновод Exel™ довольно прочная, однако при её повреждении возможно попадание влаги в трубку и как следствие приведёт к отказу во время проведения взрывных работ. Не прилагать чрезмерное усилие к трубке. Если патрон-боевик со вставленным в него детонатором застрял при попытке поднять или переместить, его необходимо продублировать.
Exel™ Handidet™ надёжно инициируется при помощи:
- Exel™ Connectadet™;
- Электрических, неэлектрических (Exel™ MS) или электронных детонаторов (например, i-kop™).
Устройство в сборе Exel™ Handidet™ специально разработано только для инициирования ударно-волновой трубки. Не применять для инициирования детонирующего шнура или других продуктов. Это может привести к отказам.
Обучение
Указанные технические данные носят чисто информационный характер. Только специально обученный персонал может применять систему Exel™, включая Exel™ Handidet™.
Упаковка
Устройства Exel™ Handidet™ в сборе упаковываются в пластиковые пакеты и далее в картонные коробки. Все устройства в коробке имеют одинаковую длину и замедление. По запросу имеются другие комбинации поверхностного/внутрискважинного замедления или длины трубки. За более подробной информацией обращаться к региональному представителю «Орики».
| Длина трубки (м) | Кол-во / пакет (1.1B) | Кол-во / коробка (1.1B) |
|---|---|---|
| 4.0 | 15 | 150 |
| 6.0 | 10 | 100 |
| 9.0 | 8 | 80 |
| 10.0 | 8 | 80 |
| 12.0 | 5 | 50 |
| 15.0 | 5 | 50 |
| 18.0 | 5 | 50 |
| 21.0 | 4 | 40 |
| 22.0 | 4 | 40 |
| 24.0 | 4 | 40 |
| 27.0 | 3 | 30 |
| 30.0 | 3 | 30 |
| 36.0 | 3 | 30 |
Классификация продукта
Условия хранения и эксплуатации
Хранить устройства Exel™ Handidet™ в сухом лицензированном складе ВМ. Штабель коробок не должен превышать по высоте 2 м.
Применять Exel™ Handidet™ при температуре от −45 °C до +50 °C.
Срок хранения Exel™ Handidet™ составляет 2 года.
Утилизация
Утилизация взрывчатых материалов представляет опасность. Способы безопасной утилизации ВМ могут различаться в зависимости от условий заказчика. По вопросам безопасной практики утилизации связаться с региональным представителем «Орики».
Безопасность
Волновод и обращение
Избегать повреждения волновода. Не тянуть волновод с чрезмерным усилием, чтобы не допустить его растяжения или разрыва. Это может привести к преждевременному инициированию.
Не использовать устройства Exel™ Handidet™ в качестве шнура для опускания. Соблюдать натяжение волновода до окончания заряжания. Избегать повреждения ударно-волновой трубки во время заряжания и забойки.
Защита и взрывчатые вещества
Детонаторы Exel™ Handidet™ надёжно защищены от инициирования в результате воздействия статического электричества, блуждающих токов, радиочастот. Поверхностный детонатор установлен в соединительный блок на заводе — не предпринимать попыток разобрать его.
Exel™ Handidet™ содержат чувствительные взрывчатые вещества, которые могут инициироваться от воздействия сильного удара, трения или тепла. Как и со всеми взрывчатыми веществами, необходимо проявлять осторожность при хранении и транспортировке этих детонаторов.
