AVidet®
Электронная система инициирования
Новейшая электронная система инициирования, разработанная в Российской Федерации специалистами компании AV GROUP. Применяется при производстве взрывных работ на земной поверхности и в подземных условиях выработок шахт (рудников), не опасных по газу и пыли.
Описание
AVidet® — новейшая электронная система инициирования, разработанная в Российской Федерации специалистами компании AV GROUP. Применяется при производстве взрывных работ на земной поверхности и в подземных условиях выработок шахт (рудников), не опасных по газу и пыли.
Система обеспечивает программируемое время замедления с высокой точностью, многоступенчатый контроль взрывной сети и защиту от несанкционированного инициирования. Поддерживает работу до 1000 детонаторов на один взрывной прибор и до 10 000 при использовании функции «Cascade».
Применяется на горнодобывающих предприятиях, карьерах, объектах строительства и подземных выработках для точного контроля массовых взрывов.
Ключевые особенности
- Электронное программирование замедления с шагом 1 мс
- QR-код с уникальным ID для бесконтактного программирования
- Защита от блуждающих токов, статики, EMP-излучения
- Передача данных через RS485/Bluetooth
- Многоступенчатая система тестирования сети
- Возможность перепрограммирования каждого детонатора
Элементы системы AVidet®
Электронный детонатор с программируемым замедлением

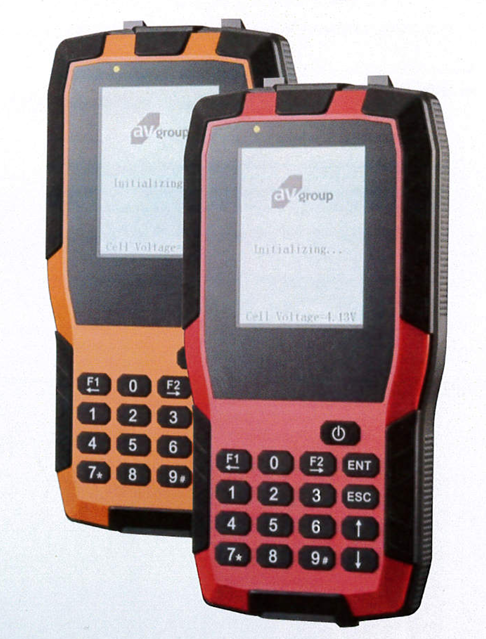

Программирующий модуль с экраном 4" TFT
Взрывной прибор управления запуском
Магистральный провод для монтажа сети
QR-код с уникальным ID на каждом детонаторе
Система состоит из
Электронный детонатор AVidet®
Электронный детонатор с электронным программируемым временем замедления. Оснащён QR-кодом с уникальным ID для бесконтактной идентификации.
Программирующий модуль
Предназначен для программирования электронного детонатора на необходимое время замедления, тестирования взрывной сети и передачи запрограммированного времени замедления взрывному прибору.
Взрывной прибор
Предназначен для проверки взрывной сети и управления процессом запуска взрыва. Обеспечивает контроль всех подключённых детонаторов до момента инициирования.
Магистральный провод
Необходим для соединения электронных детонаторов в общую взрывную сеть и монтажа поверхностной взрывной сети.
Ремонтный коннектор
Используется для подсоединения участкового или магистрального провода при повреждениях линии.
Основные преимущества электронной системы инициирования AVidet®
Контроль за состоянием каждого электронного детонатора до момента взрыва
Многоступенчатая система тестирования взрывной сети
Невозможность инициирования взрывными приборами и источниками тока, кроме специализированных приборов системы AVidet®
Электронные детонаторы имеют бирку с QR-кодом, содержащим уникальный ID — бесконтактное задание времени замедления
Простота использования оборудования, понятный интерфейс, звуковое сопровождение операций
Для подземных условий возможно применение детонаторов с заданным на заводе-изготовителе временем замедления
Защита от блуждающих токов, статического электричества, высоких напряжений и EMP-излучения
Количество детонаторов, инициируемых одним взрывным прибором — 1000 шт.
Возможность инициирования до 10 000 детонаторов через функцию «Cascade» (до 10 приборов)
Задание времени замедления до 30 секунд с интервалом 1 мс
Время саморазряда конденсатора электронного детонатора AVidet® — 5 минут
Адаптация под любое ПО для проектирования БВР с экспортом/импортом данных
Передача данных между модулями и прибором через проводное или bluetooth соединение
Возможность подключения оборудования к персональному компьютеру через проводное соединение
Технические характеристики электронного детонатора AVidet®
| Температура применения электронных детонаторов, °C | -40 … +85 |
| Возможность инициирования промежуточных детонаторов | любых, допущенных к постоянному применению |
| Возможность инициирования детонирующих шнуров, изделий НСИ | любых, допущенных к постоянному применению |
| Погрешность времени срабатывания, % | 0,02 |
| Длина проводов электронных детонаторов, м | от 5 до 40 с шагом 5 |
| Материал жил проводов | сталь |
| Наружный диаметр двужильного провода, мм | 3,0 |
| Наличие дополнительной защитной оболочки проводов | имеется |
| Маркировка, группа совместимости | 1.1В или 1.4S |
| Масса основного заряда, гр. | 1,5 |
| Основной заряд ВВ | ТЭН |
| Гарантийный срок хранения | 3 года |
| Возможность перепрограммирования каждого детонатора | имеется |
| Шаг программирования, мс | 1 |
| Применение запрограммированных на заводе детонаторов (для подземных условий) | имеется |
| Максимальный интервал замедления, мс | 30 000 |
| Время саморазряда конденсатора, мин | 5,0 |
| Максимальная динамическая нагрузка на провод, кгс | 40,0 |
| Диаметр жилы провода, мм | 0,5 ± 0,01 |
| Материал гильзы | биметаллическая |
| Водостойкость (при давлении 1,3 МПа), дН | 14,0 |
| Максимальная суммарная длина участковых и магистральных проводов, м | 5000 |
Технические характеристики программирующего модуля и взрывного прибора
| Вес, кг | 0,4 |
| Размер, мм | 190 × 97 × 35 |
| Экран | 4 дюйма, TFT |
| Тип порта передачи данных | RS485 / Bluetooth |
| Минимальное время автономной работы, часов | 12 |
| Стандартное время заряжания, часов | 12 |
| Требования к сети питания зарядного устройства | 220÷240 В, 50 Гц, мощность 1 А |
| Клавиатура | 16 клавиш |
| Эксплуатация без термочехла, °C | от -20 до +50 |
| Хранение (температура окружающей среды), °C | от 0 до +40 |
| Заряжание аккумулятора (температура окружающей среды), °C | от 0 до +40 |
| Влажность окружающей среды при заряжании аккумулятора, % | до 75 |
| Количество взрываемых детонаторов одним взрывным прибором, шт. | 1000 |
| Максимальный ток во взрывной сети (потребление и утечка), мА | 35 |
Структурные элементы детонатора
Электронный детонатор
Латунная биметаллическая гильза с основным зарядом ТЭН (1,5 гр.), оснащённая электронной платой программируемого замедления и двухжильным стальным проводом Ø 3,0 мм.
Коннектор с QR-кодом
Бирка с уникальным QR-кодом (ID) для бесконтактной идентификации детонатора и быстрого задания параметров замедления.
Режимы тестирования взрывной сети
Электронная система инициирования AVidet® поддерживает многоступенчатую систему диагностики взрывной сети, обеспечивая безопасность и контроль на каждом этапе подготовки взрыва.
Определение потребления тока и утечки
Автоматическое измерение текущих параметров во взрывной сети и выявление утечек тока
Проверка наличия короткого замыкания
Диагностика коротких замыканий во взрывной сети и оповещение оператора
Проверка подключённых детонаторов
Подтверждение наличия и исправности всех подключённых во взрывную сеть детонаторов
Проверка отсутствия запрограммированных детонаторов
Идентификация детонаторов, оставшихся без запрограммированного времени замедления
Проверка незапрограммированных, но подключённых детонаторов
Контроль состояния детонаторов, физически подключённых к сети, но ещё не получивших параметры замедления
Максимально-возможное количество взрываемых детонаторов 10-ю взрывными приборами одновременно: 10 000 шт. (функция «Cascade», до 10 подключённых приборов Master OP).
Результаты применения электронной системы инициирования AVidet®
Внедрение системы AVidet® на горнодобывающих предприятиях обеспечивает комплексный технико-экономический эффект — от повышения качества дробления до снижения потерь полезного ископаемого.
Значительное снижение сейсмического действия массового взрыва
Улучшение фрагментации взорванной горной массы
Увеличение производительности автосамосвалов, экскаваторов, дробильных установок на горнодобывающих предприятиях
Снижение потерь и разубоживания полезного ископаемого на золотодобывающих предприятиях, предприятиях полиметаллических и железных руд
Управление развалом взорванной горной массы
